1.1.2.1 PACE MDQ毛細管電泳儀

美國PACE MDQ毛細管電泳儀，這款毛細管電泳儀儀可測量核酸/核苷酸、蛋白質/多肽、糖類/糖蛋白分析、PTA、無機鹽酸等的分析。

PACE MDQ毛細管電泳儀提供了人性化的操作流程，最大程度上減輕了維護工作，但由于樣品質量參差不齊，需要定時對其進行維護，防止儀器損壞。筆者從事此儀器日常維護及故障處理，針對某項目PTA檢測，基本維護方法如下。

2.1冷卻液添加

PACE MDQ毛細管電泳儀在運行過程中冷卻液存在損耗，冷卻液不能完全填充毛細管柱外壁，影響分離效果，需要定期添加冷卻液。

①將制冷劑接頭添加接到制冷劑加注口。

②直到制冷劑視窗液位到3/4位置。

③移除注射器并關閉制冷劑添加門。

2.2更換電極

PACE MDQ毛細管電泳儀再使用過程，電極需要深入到電解液試劑瓶中。再穿透瓶蓋過程中，電極容易折彎，當電極發生折彎時，電極需要更換，更換方法如下：

①利用直接控制，托盤移動到加樣位置。

②移除接口模塊的毛細管卡盒。

③移除彈片蓋和彈簧夾。

④捏住電極前方的彈片，將其移除。

⑤用一面鏡子觀察電極孔的位置，拆開尼龍一字螺絲，然后下拉移除電極。

⑥更換新的電極，用鏡子觀察電極位置。

⑦回裝碳片及彈簧夾，彈片蓋，毛細管卡盒。

⑧降低插入桿并擰緊蝶行螺絲，關上卡盒蓋門。

2.3清潔光纖

PACE MDQ毛細管電泳儀再使用過程，光纖接頭與電解液直接接觸，接觸時間過程，光纖接頭需要清理，清理方法如下：

①關閉儀器，關閉UV光源。

②利用直接控制，將托盤置于加樣位置。

③擰開插入桿上的兩個蝶形螺絲。

④先斷開檢測器的光纜，然后在移除夾臂的光纜。

⑤鏡頭紙沾甲醇，清潔每個光纜接頭表面，待其干燥后再重新連接。

筆者注意到PACE MDQ會隨機性的出現樣品測量異常，測量值飄忽不定,基線噪音大等狀況。大多數故障都被操作人員忽略為儀器穩定性差所帶來的影響。為此，筆者對PACE MDQ進行了跟蹤統計，對其出錯原因進行分類調查。

3.1儀器冷卻液添加頻率超過正常損耗

在對某項目的毛細管電泳儀巡檢過程中，四臺毛細管電泳加冷卻液的間隔時間不一樣，歸結到問題的根源，是有滲漏。卡盒的接口處O型圈會發生疲勞變形，導致密封不好。冷卻液泄漏。

更換O型圈的步驟如下：

① 托盤移到加樣位置，開卡盒蓋門。

② 擰開插入桿上的蝶形螺絲，并抬高插入桿。

③ 檢查制冷劑輸送管連接，確認輸送管無滲漏。

④ 請移除接口塊的毛細管卡盒。

⑤ 找出接口里O形圈，檢查O型圈的彈性，彈性不足進行更換。

⑥ 將新的密封圈安裝于新的卡盒內，降低插入桿，并擰緊兩個蝶形螺絲。

⑦ 回裝復位。

3.2基線過度吵雜并且分析沒有出峰故障

在樣品測試過程中，由于氘燈使用過程中老化，能量降低，導致基線過度吵雜或者分析幾乎不出峰。

更換氘燈的步驟如下：

① 托盤移到加樣位置，開卡盒蓋門。

② 關閉系統電源，冷卻氘燈。

③ 擰開插入桿上的兩個蝶形螺絲，移除毛細管卡盒。

④ 打開光學輻射源組件的后面板，斷開電源插頭。

⑤ 分離氘燈與氘燈固定架。

⑥ 回裝氘燈并連接電源。

⑦ 儀器屏幕控制菜單上選擇診斷菜單，會出現UV檢測器對話框。

⑨ 選擇控制菜單下診斷，設置燈使用時間。

3.3基線雜峰多并且純水電離過程曲線異常故障

在使用純水沖洗毛細柱的過程中，沖洗毛細住的過程中出雜峰多并且電離曲線異常。由此判斷色譜柱被污染。

更換色譜柱的步驟如下：

① 測量自由毛細管窗口到到出口端10.2cm的位置，用記號筆標記測量位置。

② 測量毛細管窗口中央到入口之間的需要長度，標記測量位置。

③ 將毛細管離毛細管最遠的一端插入卡盒的出口側。

④ 小心推進并轉動毛細管通過卡盒，直到毛細管出現于卡盒入口為止。如圖3.3（一）

⑤ 繼續小心地自卡盒中拉出，直到毛細管窗口出現于卡盒中央為準。

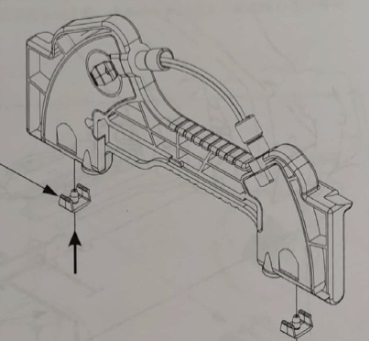

⑥ 小心的將毛細管密封定位夾夾住毛細管出口端，并快速壓下定位，每個夾子前緣背源都務必夾入定位，目測毛細管末端是否筆直？如果不筆直重新安裝。如圖3.3（二）

⑦ 將毛細管卡盒置于標準板上，和刻度尺比較后，切去多余的毛細柱。如圖3.3（三）

⑧ 安裝孔型夾，小心將孔型夾的中央凹槽對齊毛細管窗口并壓下。

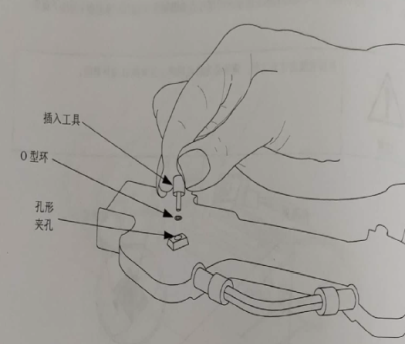

⑨ 將定位O型置入孔型夾孔，然后利用O型圈的插入工具小心將O型圈壓下，知道O型環定位于孔型夾為止。圖3.3（四）

3.4 Y軸報警故障處理

在儀器進樣過程中，Y軸的速度10m/s, 加速度a為10m/s。此報警可能驅動電路板和電機出現故障。

3.4.1步進電機故障檢查方法

3.4.1.1 步進電機判斷方法一

① 斷開步進電動機的連接線，手動轉動電動機轉軸。

② 一定力的情況下，電機勻速轉動，無卡澀現象。

③ 如果某個位置出現卡頓，說明軸承移位，定子和轉子之間發生磨損。判斷電機已經損壞。

3.4.1.2步進電機 判斷方法二

① 斷開電機的連接線，把所有的線擰到一起。

② 電機越大，擰動需要的力越大（擰在一起的線越多，需要的力越大）。

③ 若無效時，說明電機線圈已經損壞。

3.4.1.3步進電機 判斷方法三

若發現電動機周圍有特殊油漆味，說明電動機溫度過高，若發現有嚴重的糊焦味或者焦臭味，則可能絕緣層燒壞，繞組已經燒壞。

3.4.1.4步進電機 判斷方法四

摸電機一些部位也可以判斷故障原因，用手觸摸電機時，應該用手背去觸摸電機外殼，軸承部位。若軸承溫度過高，判斷軸承損壞或者缺油所致。

3.4.2電路板故障檢查方法

3.4.2.1 光柵尺檢查

1）檢查光柵尺，光柵尺是否缺省，如果缺省說明光柵尺損壞。更換對應光柵尺后會恢復正常。

2）光柵尺如果結塵，導致光柵靈敏度降低，讀數結果偏小，往返數據存在回程差，導致儀器報警Y軸錯誤。使用50%酒精清洗光柵尺后，儀器報警就會消失。

3.4.2.2 光柵尺編碼器

?1）編碼器在接收到光信號轉變成電信號的過程中，編碼器跟隨電機一起移動，導致編碼器內部轉換電路在環境濕度小的時候，經常容易損壞。導致報警Y軸錯誤，更換對應光柵編碼器后恢復正常。

在進入某項目現場時，筆者注意到PACE MDQ是一個全新的設備，連名字都叫不上的設備，沒有說明書資料。何談維護和維修，如何從無知到維護維修？

4.1看書明白基本原理、結構

1）找到這臺設備的名稱，廠家。

2）百度百科查找這臺設備的基本原理，仔細閱讀，直至全部理解背誦。

3）根據基本原理找到原理圖上基本結構。

4）找到設備使用說明書，根據原理結合說明書的要求，對儀器功能進行分塊。

5）分塊的方法：電氣模塊、控制模塊、機械模塊、分離模塊、檢測模塊、輔助模塊。

6）找到各個模塊對應部件，部件再次細分到組件。

7）部件實現功能，信號接收反饋，部件執行動作順序，檢測器狀態。

4.2分析需要更換常規耗材并建立臺賬

1）冷卻液因分析頻次增加，逐漸減少。冷卻液添加增加到維護臺賬。

2）冷卻液管道密封墊（密封圈）因使用時間長老化，密封圈更換添加到維護臺賬。

3）電極需要深入到樣品瓶中，樣品瓶蓋容易頂彎電極。建立瓶蓋安裝操作規范并學習考試。

4）樣品通過毛細柱進行分離，樣品中雜質會殘留，需要定時更換色譜柱。色譜柱更換增加到維護臺賬。

5）樣品分離后通過光纖把信號傳遞到檢測器，光纖直接與樣品接觸，光纖容易被污染，光纖清洗增加到維護臺賬。

6）環境濕度增加導致電導增到，環境溫濕度導致樣品分析不準確，所有環境溫濕度監測儀定時更換紙張，除濕機定時檢測排水管，加濕器定期加水增加到維護臺賬。

7）檢測器是UV光源，光源隨著使用時間增加能量會衰減，燈能量查看增加到維護臺賬。

8）進樣系統是電機絲桿系統，絲桿潤滑添加到維護臺賬。

9）位置反饋系統是光柵系統，光柵尺清潔添加到維護臺賬。

4.3 故障根源

4.3.1 維護材料使用不正確

1) 冷卻液隨意添加，導致冷卻效果不好，影響分析結果。

2) 電極需要鉑金電極，換用其他材料，影響分析結果.

3) 色譜柱的選用，影響分析結果。

4）冷卻液密封墊彈性不足，導致經常漏液。

4.3.2 維護沒有做細

1）環境溫濕度胡編亂造，帶來的數據偏大故障維修。

2）絲桿的潤滑油粘度錯誤使用，導致步進電動機失步錯誤維修。

3）光源能量不定時監測，帶來備件準備不及時慌忙維修。

4）光纖接頭沒有定時維護，帶來數據偏小故障維修。

5）光柵尺沒有定時維護，帶來Y軸報警錯誤。

4.4 故障處理方法

在明白故障根源的情況下，正確規范維護就是在維修。此維修就是在延長設備的青春期。設備一直保持在最佳狀態，輸出的數據準確可信，維護因此有規范、有記錄、有意義、有尊嚴。讓換件維修變得有章可循，有理有據，及時準確。

儀器的維護維修需要技術服務人員耐心細致的觀察與實踐。經過筆者的調查：高達80%的故障都是由于操作人員不了解儀器的基本原理，基本構造。希望通過此篇論文可以幫助維修人員有信心完成不熟悉設備維護保養工作，降低儀器故障率，延長儀器的使用壽命。
