為保障人員安全健康，實驗室的通風設備和系統必須做到：

1. 有效及時地從污染源排放有毒氣體和顆粒。

2. 為防止實驗過程中有毒氣體和顆粒以及化學品存放過程中揮發的有害氣體向其他空間外溢，實驗室需保證一定的負壓。

3. 實驗室內氣流組織良好，送回風氣流速度及紊流度均能控制在較小的范圍內，以免室內氣體的擾動引起排風柜內氣體外溢。

4. 實驗室內換氣率能有效控制，室內空氣應充分置換，保證其新鮮度。

5. 通風系統充分考慮實驗室內設置多臺排風柜情況下高峰時同時使用、夜間值班工況下最小排風等各種情況，系統通風容量要既達到最大通風要求，又要充分考慮其調節靈活性，實現系統經濟運行。應該考慮設備的同時使用系數，以使系統設備配置更趨于合理，最大限度的節能。

6. 有效控制實驗室內的溫濕度，室內噪音應小于58 dbA，為工作人員提供舒適

的環境。

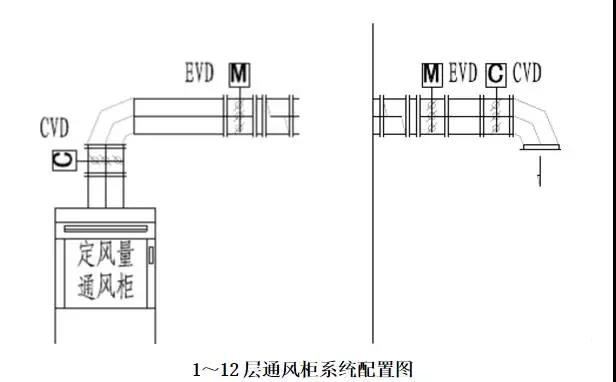

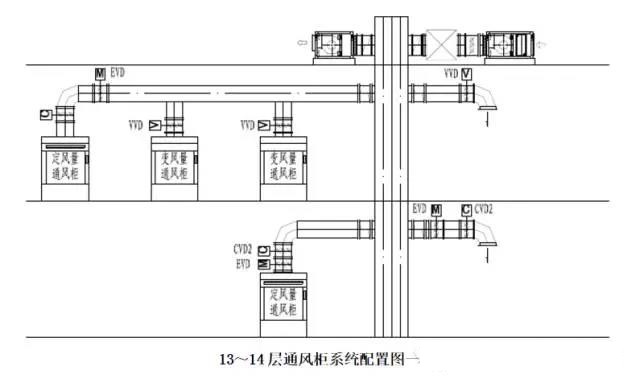

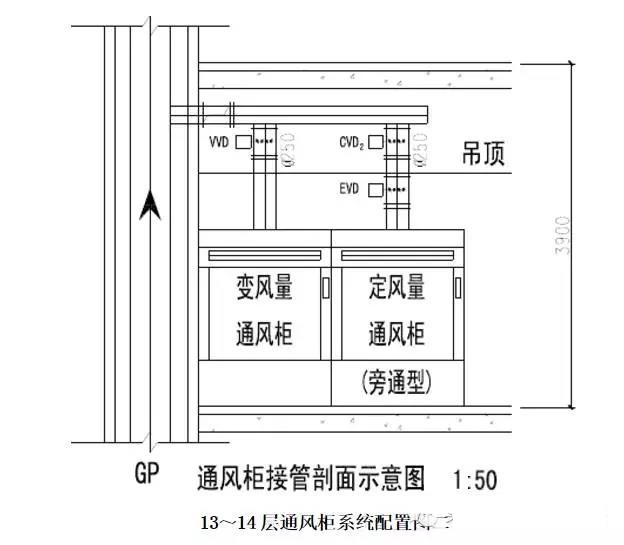

1～12層的普通實驗室采用旁通型定風量通風柜（有特殊要求的除外），13～14層的理化實驗室采用旁通型定風量通風柜和變風量通風柜，具體配置詳見設計圖紙。通風柜應滿足國家相關規范及標準要求，且均應配置傳感器及控制器（根據監測的面風速調節對應的變風量閥開度）。

平時關閉通風柜排風及補風系統上的電動密閉閥（EVD）。當使用通風柜時，通過通風柜上的手動開關聯鎖開啟排風及補風系統電動密閉閥，由定風量閥控制排風量恒定；當通風柜面窗不開啟時，排風從旁通口進入不應有噪聲。

(1)單個通風柜實驗室：采用旁通型通風柜，送、排風系統中采用雙穩態定風量調節方式來實現通風柜工作狀態和空閑狀態下兩個不同風量值間的切換。當實驗室有人且通風柜不使用時，密閉閥EVD開啟，雙穩態定風量閥CVD2處于低檔狀態，滿足室內換氣次數不小于6次/h的要求；當實驗室有人使用通風柜時，密閉閥EVD開啟狀態不變，雙穩態定風量閥CVD2處于高檔狀態，滿足通風柜的排風量要求；當室內無人時，手動關閉密閉閥EVD，節約能源。

(2)多個通風柜實驗室：采用旁通型通風柜和變風量通風柜，送、排風系統中采用雙穩態定風量調節方式和變風量調節方式來實現通風柜工作狀態和空閑狀態下風量值間的切換。當實驗室有人且通風柜不使用時，密閉閥EVD開啟，雙穩態定風量閥CVD2處于低檔狀態，滿足室內換氣次數不小于6次/h的要求。當實驗室有人使用通風柜時，密閉閥EVD開啟狀態不變，如使用旁通型通風柜，則雙穩態定風量閥CVD2處于高檔狀態，滿足通風柜的排風量要求；如使用變風量通風柜，則其對應的變風量閥VVD根據面風速調節排風量及補風量，雙穩態定風量閥CVD2處于低檔狀態不變。當室內無人時，手動關閉密閉閥EVD，節約能源。

任何一個通風柜開啟則聯鎖開啟對應的屋頂送排風機，無通風柜開啟或使用時則風機延時停止運行。風機采用管道靜壓變頻控制，控制器持續監測管道內的靜壓，通過調節風機轉速來恒定靜壓，保證多臺通風柜開啟時的風壓。

在系統運行時排風系統先于送風系統啟動，關閉時則與之相反，系統運行中，當室內氣流受到干擾。室內壓差與系統設定壓差值發生偏差時，送、排風系統中的變風量調節閥會迅速啟動，自行調節到合適的開啟度，再次平衡系統壓力，對實驗室內壓差進行精確控制；設在排風柜上的變風量閥能使排風柜面板前的面風速在面板開啟到任意狀態時保持穩定在安全值范圍內。

1.應用于送、排風風量控制的定風量調節閥（CVD）。

2.應用于送、排風風量控制的雙穩態定風量調節閥（CVD2）。

3.應用于送、排風風量控制的變風量調節閥（VVD）。

4.應用于控制開啟或關閉房間送、排風系統的密閉閥（EVD）。

a. 定風量調節閥應為壓力無關型、機械式自動調節裝置，閥體為鍍鋅鋼板

等高品質材料制成，經過定風量調節閥的風量可嚴格按照刻度盤標定的風量值送、排風，而不受管道中靜壓及風量變化的影響。

b. 定風量調節閥閥體結構為單閥板節流形式，并根據閥前靜壓的變化自動

調整閥位的開度，從而保證送風量的恒定。

c. 定風量調節閥應采取內插入或法蘭式連接，并可附帶電動執行器，以滿

足雙穩態定風量調節或遠程控制的要求。

d. 定風量調節閥可在管道靜壓壓差50至1000Pa范圍內正常工作，安裝時

不受位置限制，水平或垂直安裝均可。安裝時對現場條件要求較低，即使入口或出口條件不利也能正常工作。

e. 定風量調節閥流量調節精度在不同靜壓條件下應小于設定風量的8%。

f. 定風量調節閥外部應有風量刻度盤以及指針顯示流量刻度，并可在刻度

盤風量范圍內任意設定風量，并能保證風量刻度與實際風量誤差<±4%。

a. 變風量調節閥閥體應采用熱鍍鋅鋼材等高品質材料，軸承應滿足抗腐蝕、

抗磨損、抗老化及氣密性的要求；鍍鋅鋼板葉片外圈應安裝密封條，以保證風閥的氣密性，當入口壓力為750Pa時，風閥的漏風量不超過最大額定進風量的1%。

b. 內置壓差傳感器和壓差控制器,能夠準確設定所需壓差值,當環境壓差與

設定壓差值有偏差時閥門能夠迅速做出反應，并且在3秒內完成風量調節，達到既定的系統壓差。

c. 變風量調節閥工作溫度范圍在10至50°C，管道壓力差范圍20至

1500Pa，安裝時不受位置限制，水平或垂直安裝均可。

d. 所供產品在出廠前都必須進行過嚴格的氣流測試和參數標定，產品的控

制精度應<±5％。

e. 應用在排風柜上的變風量閥應進行防腐噴涂，閥門控制響應時間〈1秒,

平衡時間〈3秒，能將排風柜面風速控制在設定值的±20%的范圍內。 f. 排風柜上的變風量閥具有對通風柜運行狀況的監測功能，在通風系統發

生異常的時候，會立即報警，并可根據設置在通風柜旁的緊急按鈕狀態，立即將某個通風柜排風量開到最大以應付緊急狀態。

g. 變風量閥應為壓力無關型的風量調節控制，保證系統中多間實驗室或多

個通風柜同時運行時，各自獨立調節，互不干擾；

a. 板式碟閥，閥板葉片外圈應安裝密封條，閥門關閉時的漏風量滿足國家相關規范及標準的要求。

b. 閥體和附件均采用優質鍍鋅鋼板制作，鍍鋅鋼板的厚度不小于0.6mm，應具有良好的機械加工性能，應避免在零件的折彎、滾壓成型過程中破壞表面鍍鋅層。接縫采用焊接方式應采取防腐措施；

c. 閥體的滾圓度應盡可能高，以保證風閥的氣密性；

d. 軸承應滿足抗腐蝕、抗磨損、抗老化及氣密性的要求；

e. 最大承壓能力不低于1500Pa；

f. 正常運行溫度為10－50℃；

g. 閥體采用噴涂，閥片用不銹鋼材料，已滿足腐蝕性環境。

h. 選配歐美知名、技術成熟的執行機構，保證馬達關斷次數不少于60000次，免維護。
