醫院綜合樓的醫療氣體設計要點分析

   2018-04-27 建醫界1044
核心提示:醫院綜合樓建設項目布局復雜,包含的科室較多,對醫療技術有嚴格的標準和要求,醫療氣體設計環節就是其中的重要部分。


醫院綜合樓建設項目布局復雜,包含的科室較多,對醫療技術有嚴格的標準和要求,醫療氣體設計環節就是其中的重要部分。






今天分享的文章,結合實際工程案例,對醫院綜合樓建設項目的醫療氣體設計要點內容展開針對性研究分析,保證工程的順利施工,并為相關行業提供切實可行的參考依據。



案例分析

某省醫院 / 三甲 / 建于1953年

項目簡介



1.集醫療、科研、康復、保健等于一體的三甲中醫院;



2.中醫學院的附屬教學醫院;



3.總包含1156張病床,設置了18個治病區域,52個醫療科室及87個專科門診等,目前總體職工大約有1300多人,總占地面積約為85.368畝,其中業務用房約在71682㎡左右。



為有效改善醫院實際應用功能,提升醫療衛生總體服務水平,充分滿足人民群眾對醫療康復和實際服務的需求,促進醫療事業的健康發展,該醫院提出建設綜合樓,并針對該綜合樓建設方案可行性實施展開了深入研究分析,其中所建設的環節主要包括建筑工程及公用配套設施、場地硬化等室外工程,預計項目總投資額度約在16043.27萬元

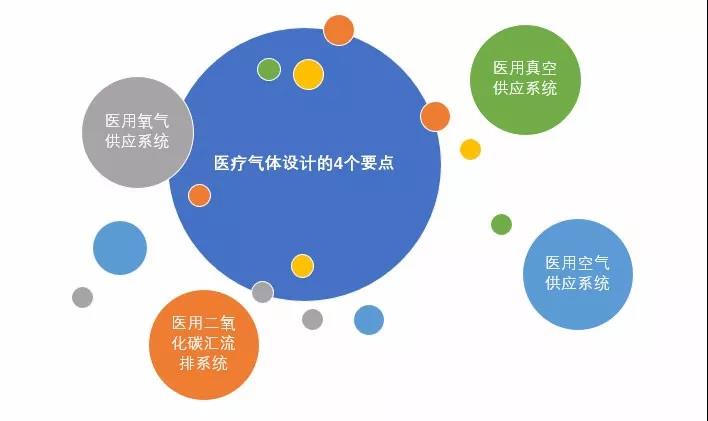

醫療氣體設計要點分析



1

醫用氧氣供應系統

▲醫療氣體設計要點01



基于上述案例分析可知,該醫院綜合樓是基于原有基礎上建設的,并且其原來是將液氧站作為備用氣源和主氣源,因此此次綜合樓應該增加一套全自動化的10+10瓶氧氣作為其內部生命支持的重要備用氣源。



基于以往生命支持領域氧氣用量實際情況來看,該備用氧氣通常可滿足24h之內的氧氣需求,其終端銅管大小尺寸大約在ф10×0.8。



同時基于以往舊樓了解到,其醫用管道系統總是存在泄漏現象,所以液氧管道的壓力必須將其合理控制在0.8MPa之間,并嚴格按照醫院相關規范標準落實,對醫院綜合樓的氧氣使用管道進行二次減壓穩壓裝置的安裝,保證其額定壓力在0.4MPa左右,氧氣管理中的構件主要包括閥門、減壓閥、過濾器、壓力表及其他附件等。



2

醫用真空供應系統

▲醫療氣體設計要點02



基于目前實際情況來看,醫用真空系統在當前醫療衛生行業中具有十分重要的作用,特別是在手術室、ICU生命體征觀察等方面均有著突出性影響,能實現大流量且不間斷的供應,因此在進行醫院綜合樓建設時也應該在真空設置上進行備用電源的安排。



同時要將負壓機房設置在地下結構中,保證機房占地面積在28~30㎡之間,根據最大流量進行計算得出,一般真空負壓機組最多可選擇4臺潤滑真空泵,其中平均每臺真空泵的流量約在109.36m³/h左右,隨著真空系統使用數量的增加,真空泵實際數量也會得到一定提高,從而保證每臺真空泵都能得到其自身最大利用率。



除此之外,基于一體化機組原理背景下,電機頻繁啟動停止會對電網運行產生強烈沖擊與破壞,一般當單臺真空泵流量已達到最大狀態時,那么其他真空泵也可滿足流量標準要求,而對于醫院綜合樓的真空泵來說,其必須滿足任何一部分系統出現故障其余環節都能正常工作運行的要求。



尤其需要注意的一點:醫用真空一體化機組主要是由真空泵、中央控制中心及網絡報警設備等組合而成,其不但具有管理維護方便的優勢,而且還能大大節省其實際占地面積,從而為醫療衛生事業的更順利展開提供良好保障。



3

醫用空氣供應系統

▲醫療氣體設計要點03



通常主要適用于醫療衛生用途的空氣主要包括器械空氣、醫療空氣、牙科空氣及醫用合成空氣等,其中醫療空氣主要就是指通過醫療專用管道來向患者提供空氣供給,充分保證該空氣總體質量,如無油、無水及無菌等。



一般基于醫院綜合樓角度來看,應將醫療空氣機組設置在地下環境下,保證其占地面積在25~25㎡左右。其采用無油渦旋式一體化機組,這與醫用真空機組存在一定相似之處,將每臺醫療空壓機流量嚴格控制在59m³/h左右,保證醫療空氣供應系統任何一環節出現故障現象時其他機組能充分滿足仍然提供供給的要求,其中醫療空氣終端銅管尺寸大小約為ф10×0.8。



除此之外,該醫療空氣機組的進氣裝置具體情況如下:

1)應將進口位置集中設置在室外區域,使其能夠遠離醫療空氣限定的污染物區域;

2)保證進口位置能夠超出室外高度的5m左右,并使其與醫院綜合樓建筑物的門窗等結構距離在≥3m范圍內,還要進行防蟲罩的設置。



牙科空氣作為醫療空氣供應系統中相對較為獨立的系統之一,應將其設置在5層結構以上,并且因其并不屬于生命支持系統的任何一環節,因此其對于故障問題出現后的繼續供應和壓縮機備用等總體要求較低。



同時因牙科空氣總體需求量較大,特別是具有教學功能的綜合樓牙科,平時因教學而導致牙椅使用率極高,因而應對其進行獨立壓縮機組的設置,保證其排氣壓力≥0.7MPa。



4

醫用二氧化碳匯流排系統

▲醫療氣體設計要點04



通常二氧化碳氣體主要適用于內鏡等科室,應對其進行全自動二氧化碳匯流排5+5瓶氣體的設置,并保證其能在斷電或其他故障現象出現后仍然保持正常供應。



此外應注意,醫用二氧化碳在進行實際供應時一旦供氣量到達一定標準便會出現氣體結冰等情況,如果不對其及時采取相應措施手段,不但會影響到氣體的正常供應,還會帶來非常嚴重的后果。



因此這就需要在進行醫院綜合樓建設時能夠合理選擇二氧化碳匯流排設備,并對周圍環境溫度變化和實際供應量等因素充分考慮,將二氧化碳終端銅管尺寸大小控制在ф10×0.8。



除此之外,對于牙科負壓系統來說,因其與醫用真空系統的標準要求存在較大差距,通常不會共同使用,基于相關標準規范應對其進行獨立空間的設置,并配裝汞合金分離裝置,保證每臺牙椅下都包含著ф10×0.8正壓空氣管和ф28×1.2的真空負壓管,負壓管道能夠直接連接到干式真空泵,從而將醫院綜合樓所產生的污水直接收集到污水處理中心。



結 語



醫院綜合樓建設布局極其復雜化,并且還包括著眾多類型建筑及使用功能,因此對醫療衛生工藝等方面有著嚴格標準要求,如對建設項目的暖通設計和醫療氣體設計等都應加大重視程度,充分保證其布局功能設置的合理性,不斷提高醫護人員專業水平,從而便于為患者提供更加舒適、方便的醫療服務,使其身心健康能夠快速恢復。
