超聲波測量行程時間原理Prosonic FDU91

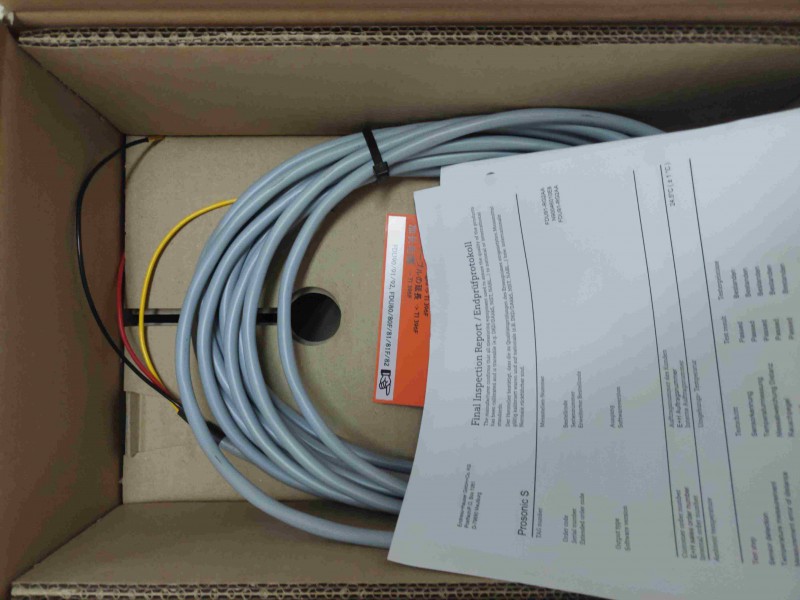

E+H超聲波物位計探頭FDU91-RG2AA超聲波傳感器適用于液體、漿料、淤泥、粉末和固體塊料的連續性、非接觸式物位測量，免維護，也可用于明渠和測量堰的流量測量。用于物位測量和流量測量的超聲波傳感器，可連接物位變送器FMU9x（測量范圍可達10m）
。測量值不受介電常數、密度或濕度的影響，傳感器
的自我清潔功能可消除介質黏附對測量的影響。適用于爆炸危險區域； 測量范圍: 液體10m(33ft）, 固體 5m（16ft)
E+H超聲波物位計探頭FDU91-RG2AA優勢
• 內置溫度傳感器用于行程時間校準。即使溫度發生變化，也能進行精確測量
• 密封焊接的PVDF傳感器，用于高級別的抗腐蝕性測量場合
• 適合在惡劣的氣候條件下使用，傳感器和變送器可分開安裝，最大安裝間距300m
• 傳感器自我清潔功能，可減少黏附形成
• 內置自動傳感器檢測，連接物位變送器FMU90 /FMU95，調試便捷
• 防護等級IP68
• 傳感器帶加熱功能（可選），防止結冰，確保測量值可靠
E+H超聲波物位計探頭FDU91-RG2AA應用領域
適用于液體、漿料、淤泥、粉末和固體塊料的連續性、非接觸物位測量；明渠和測量堰的流量測量。 最大測量范圍: 液體：10m, 固體：5m；適用于爆炸危險區域；其它測量范圍：FDU92: 液體20m，固體：10m；FDU93：液體：25m，固體：15m； FDU95: 固體：45m；FDU96: 固體：70m
E+H超聲波物位計探頭FDU91-RG2AA特征和規格
液體
|
測量原理 |
超聲波物位儀 |
|
產品標題 |
帶現場外殼或置頂盤裝外殼的分離型變送器，水/污水明渠流量測量的經濟解決方案 |
|
最大測量誤差 |
測量精度，量程：± 2mm + 量程的0.17%，量程：1mm |
|
測量范圍 |
無限制 (最大量程可達10m) |
|
最大過程壓力 |
大氣壓 |
|
介質溫度范圍 |
-40...80℃ |
|
防護等級 |
IP68 |
|
顯示/操作 |
變送器 |
|
輸出 |
變送器：4...20mA HART，可選：4...20mA 第二輸出 |
|
輸入 |
變送器 |
|
數字式通信 |
Profibus DP，HART |
|
危險區認證 |
ATEX、FM、CSA |
連續料位測量
|
測量原理 |
超聲波物位儀 |
|
特點/應用 |
帶現場外殼或置頂盤裝外殼的分離型變送器，用于柜裝儀表，探頭和變送器間的距離可達300m |
|
電源/通信 |
四線制 (HART, Profibus DP) |
|
測量精度 |
±2mm + 量程的 0.17% |
|
環境溫度 |
-40…+80℃ |
|
過程溫度 |
-40…+176℃ |
|
過程壓力（絕壓）/最大過壓限定值 |
0.7 bar ... 4 bar abs |
|
主要接液部件 |
PVDF (全絕緣IP68 / NEMA 6P) |
|
過程連接 |
"G / NPT 1" |
|
盲區距離 |
0.3 m |
|
最大測量距離 |
5 m |
|
通信 |
4 ... 20 mA HART、Profibus DP變送器 |
|
證書/認證 |
ATEX、FM、CSA |
|
選項 |
4...20mA第二輸出 |
|
組件 |
FMU90變送器 |
連續液位測量
|
測量原理 |
超聲波物位儀 |
|
特點/應用 |
帶現場外殼或置頂盤裝外殼的分離型變送器，用于柜裝儀表，探頭和變送器間的距離可達300m |
|
電源/通信 |
四線制 (HART, Profibus DP) |
|
測量精度 |
±2mm + 量程的 0.17% |
|
環境溫度 |
-40…+80℃(-40…+176℃) |
|
過程溫度 |
-40…+80℃(-40…+176℃) |
|
過程壓力（絕壓）/最大過壓限定值 |
0.7 bar ... 4 bar abs (10 psi ... 58 psi) |
|
主要接液部件 |
PVDF (全絕緣焊接 IP68 / NEMA6P) |
|
過程連接 |
"G / NPT 1" |
|
盲區距離 |
0.3 m (1 ft) |
|
最大測量距離 |
10 m (33 ft) |
|
通信 |
4 ... 20 mA HART、Profibus DP變送器 |
|
證書/認證 |
ATEX、FM、CSA |
|
選項 |
4...20mA第二輸出 |
|
組件 |
FMU90變送器 |
|
應用限制 |
"安裝短管的尺寸最小為DN80 / 3"；如有問題，請先檢查導波管；如有厚泡沫層或大氣泡生成時，請選用精度更高的探頭測量；如有強粘附或冷凝現象時，請咨詢Endress+Hauser；注意探頭的量程范圍圖" |
