ASHRAE 110-2016之AI和AU測試
一、定義
AI（As Installed）安裝檢測
—是對用戶使用前的空載通風柜的測試。測試是在現場實驗室進行的，這是一種調試形式。如果你對通風柜進行了AM測試，則可以將其與AI測試結果進行比較，如果性能存在重大差異，則表明建筑物HVAC或?qū)嶒?yàn)室通風系統存在問題需要解決。無論原因如何，此測試將驗證通風柜的性能是否可接受。一旦通風柜具有可接受的AI測試報告，我們現在知道實驗室對用戶是安全的。 所有新建實驗室都應進行AI測試，以驗證整個系統是否按設計運行，并且安全水平可接受。
AU（As Used）使用檢測
—是對用戶使用中通風柜的測試。測試是在現場實驗室進行的，通常在正常設備到位的情況下完成。 假設我們有可接受的AM和AI測試報告，我們現在正在測試用戶工作實踐對性能的影響。我們經常發現在AU測試中未能達到可接受水平的通風柜是實驗室通風系統中發生的變化的結果。 這些系統非常復雜，需要定期維護才能按設計執行。 其他時候，只是可以糾正的操作實踐。無論原因如何，此測試將驗證通風柜的性能是否可接受。
二、目的

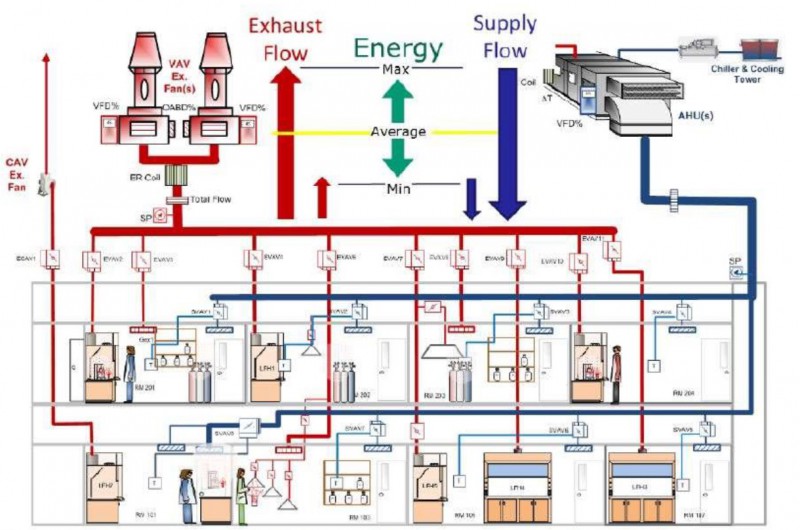

毫不夸張的說，在連接到實驗室通風系統之前，世界上最好的通風柜什么都做不了，只有連上一個好的通風系統，通風柜才能正常安全的運行。通風柜一個重要的部分經常被忽視，那就是用戶，用戶的合規實踐操作會影響通風柜的正常運行，如果你還不清楚AI和AU測試的重要性，那么我們來看一組行業內的統計數據：

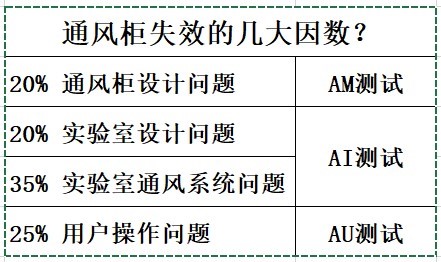

AI和AU的測試是實驗室現場檢測，因此對用戶或者通風柜擁有者來說是最為重要的。
三、重要性
通風柜主要應用于科研和工業領域，使用者包括科學家，科研人員，學生，企業的科研人員。這些人都是國家最寶貴的資源，一個安全的實驗室環境是對保護這些人的健康是至關重要的；而通風柜的正常工作是保證實驗室環境的安全重要部分，因此通風柜的AI和AU測試的重要性就不言而喻了。
四、測試
根據ASHRAE 110-2016的標準，AI和AU測試包含三個類型的測試：面風速測試，煙霧可視化測試和示蹤氣體測試。其中煙霧可視化測試和示蹤氣體測試，AI和AM測試是一致的，詳細測試參考閱讀上一期文章“ASHRAE 110-2016 之AM測試”。在AU測試中，需要增加一項煙霧測試：在安裝的設備周?chē)尫艧熿F進行測試。
1、煙霧可視化測試

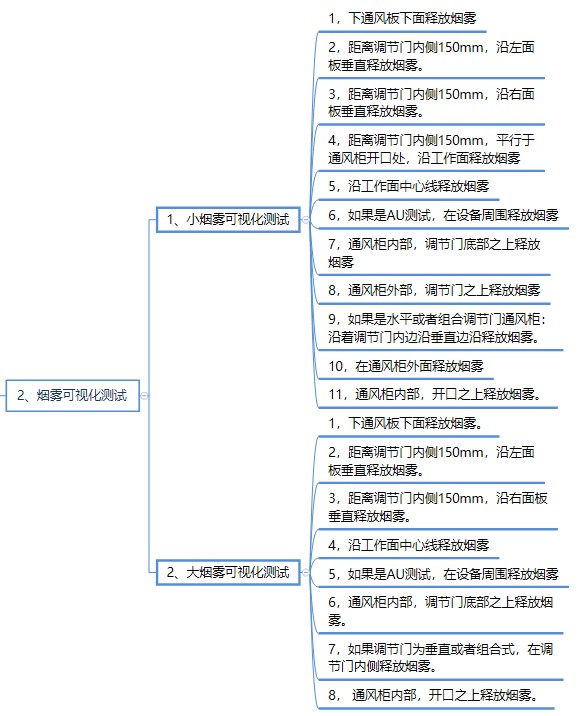

ASHRAE 110-2016 煙霧可視化測試（AM,AI和AU）
煙霧可視化詳細介紹可參考"ASHRAE 110-2016之AM測試“
2、面風速測試
2、面風速測試

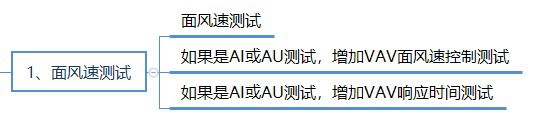

AI和AU測試不同于AM測試的是面風速的測試(必要時)，AI和AU測試比AM測試多了VAV面風速控制測試和VAV響應時間測試，Variable-Air-Volume(VAV)意為可變風量，面風速會隨著拉門高度的變化而改變，這個測試只針對于VAV通風柜，所以說是必要時，但實際上現在大部分用的都是這個類型的通風柜。
煙霧可視化詳細介紹可參考"ASHRAE 110-2016之AM測試“
下面主要介紹VAV面風速控制測試和VAV響應時間測試。
ASHRAE 110-2016 面風速測試（AM,AI和AU）
A、VAV面風速控制測試

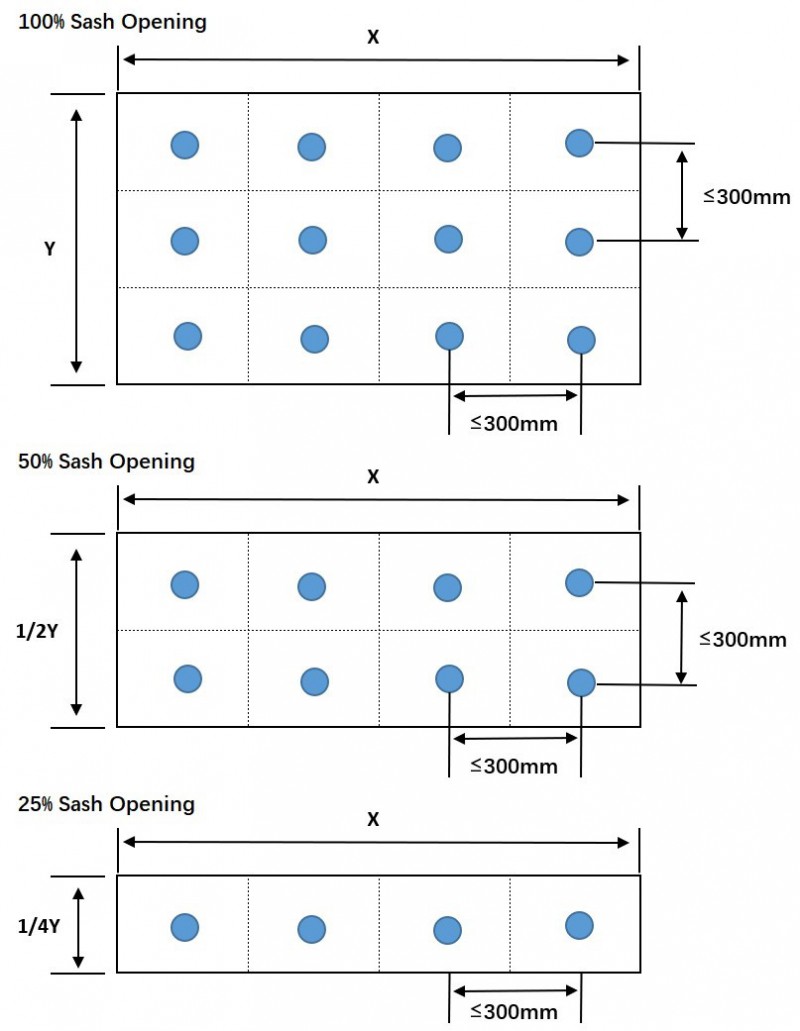

測量不同拉門高度時的面風速：
a. 25% Sash Opening
b. 50% Sash Opening
c. 100% Sash Opening
100%拉門高度即通風柜設計工作高度。
詳細測試參考“ASHRAE 110-2016 之AM測試”。
B、VAV響應時間測試
響應時間指從拉門的第一次運動開始測量，變風量系統恢復和保持平均風速或氣流速度在平均穩態值的90% - 110%之間的時間
2.1 將傳感器牢固地放置在適當?shù)奈恢谩?/div>

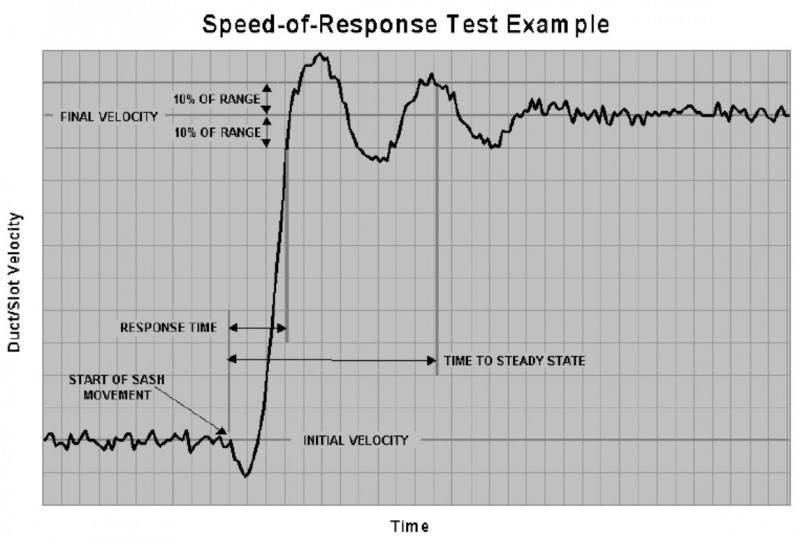

VAV 響應時間測試圖譜
VAV 響應時間測試布置
五、實踐操作案例
看到這里，你覺得你的通風柜還是安全的嗎？
方法A：將風速探頭固定在排氣管的中心線上。

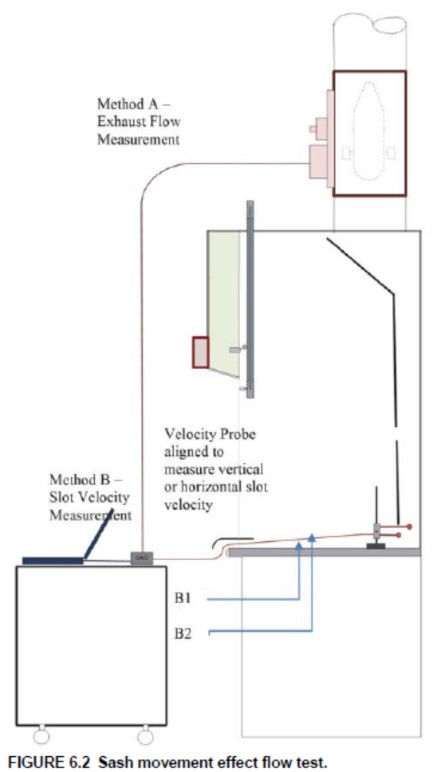

方法B：使用圖6.2中所示的配置B1或B2，將風速探頭安裝在安全支架中，探頭位于擋板開口的底部
2.2 關閉拉門并記錄實驗室通風柜面風速的讀數
2.3 使用數據記錄器以每秒一次讀取的速率開始記錄
2.4 30秒后，以約1.5英尺/秒（0.5米/秒）的速度將拉門從關 閉位置打開至設計高度。記錄對應的拉門打開時間。
2.4 30秒后，以約1.5英尺/秒（0.5米/秒）的速度將拉門從關 閉位置打開至設計高度。記錄對應的拉門打開時間。
2.5 60秒后，以約1.5英尺/秒（0.5米/秒）的速度關閉拉門。
2.6 重復打開和關閉拉門三次。
2.7 在拉門開始移動后，確定響應速度和達到穩定狀態所需的 時間（以秒為單位），并評估低響應的可重復性。
VAV 響應時間測試圖譜
VAV 響應時間測試布置
3、示蹤氣體測試
示蹤氣體的測試是ASHRAE 110 測試方法最重要的部分，它可以更客觀評價通風柜污染物控制的性能。示蹤氣體測試包含三個測試：示蹤氣體測試（左中右），周邊掃描測試和調節門開關測試。

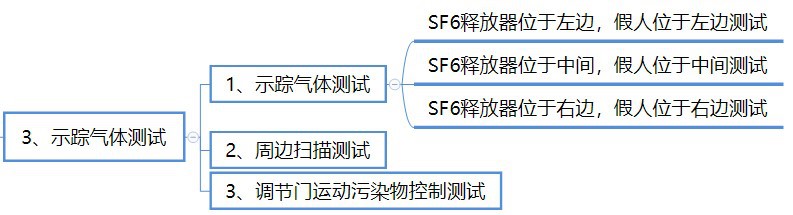

SF6示蹤氣體測試
測試詳細介紹可參考：“ASHRAE 110-2016 之AM測試”
五、實踐操作案例

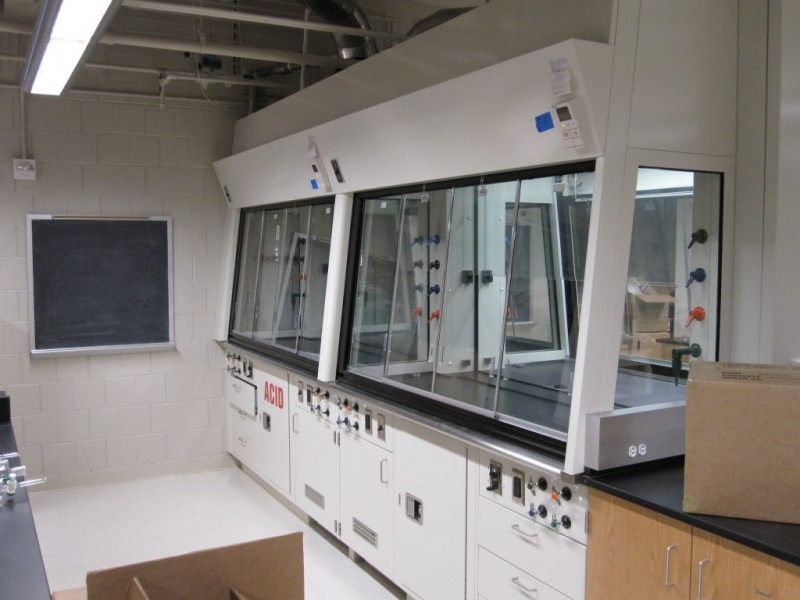

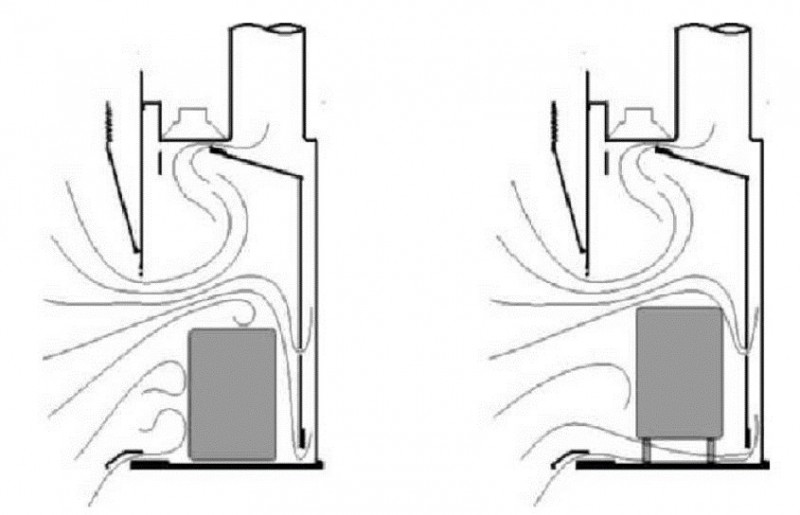

我們可以看到右邊的就是一個很好的布置設計:

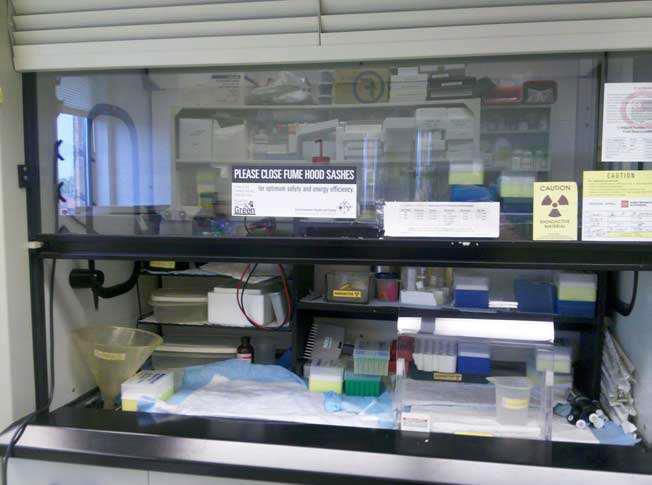

這個通風柜幾乎不可能安全的工作:

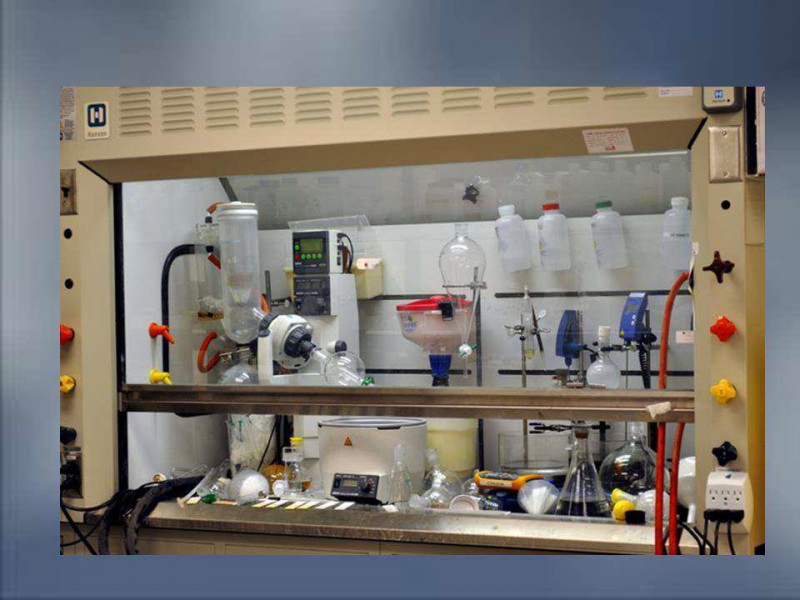

這個完全是一個存儲柜：
這個設置看起來很復雜，實際上是一個很好的設置：

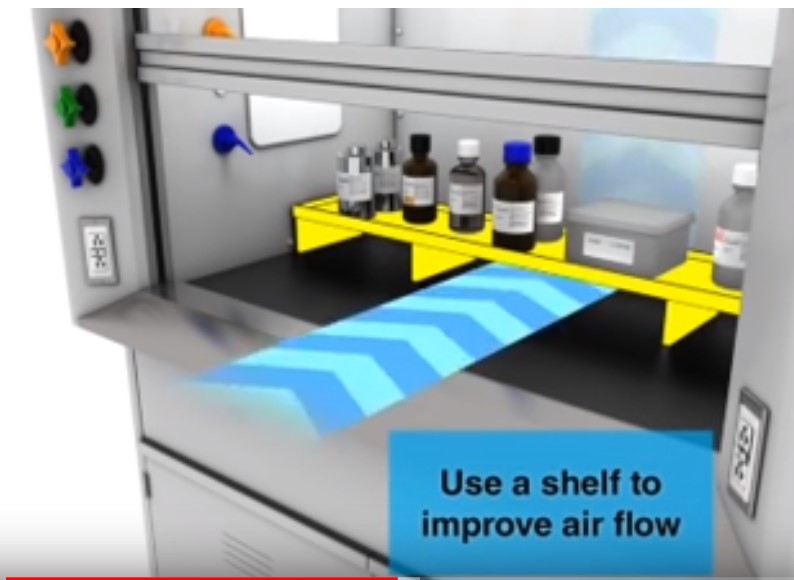

這同樣也是一個很好的設置：
看到這里，你覺得你的通風柜還是安全的嗎？
